環保在線監測終端選型配置方案
一、技術要求
二、產品選型配置
配置方案：按技術要求，選擇XL58無線環境監測終端，按技術參數配置氣體、溫、濕度探頭。
氣體探頭，溫、濕度探頭，可以選擇固定在箱體上，或是通過電纜聯接。
顯示屏尺寸可選。
三、環境監測終端配置
配置說明：輸入一、輸入二，用于接入氣體探頭，溫、濕度探頭。
根據技術要求，配置所需要檢測的氣體，SO2、H2S、CL2、HCL，溫濕度等探頭。
最多可配置9個探頭，可擴展監測更多氣體，粉塵、光照、噪音、大氣壓，等等環境參數。
256M內存，內置TF存儲卡槽，根據需要，擴展有存儲容量。
四、傳感器技術參數
1、按技術要求，氣體傳感器、二氧化硫、硫化氫、氯氣、氯化氫等技術參數都達到如下要求：
量程：0-10ppm
精度：≤±3%F.S.
分辨率：0.01ppm
2、溫濕度傳感器技術參數：
溫度，量程：-40～120℃精度：±0.3℃；
濕度，量程：0-100%RH精度：±3%RH。
五、其它技術說明
顯示屏：5吋，觸摸。
箱體尺寸：200 X 250 X 105（mm），防護等級：IP65。
工作電壓：AC220V，或DC6-24V。
客戶需求的傳感器，一般情況信立科技都能按技術要求供貨；客戶下訂單時需注明量程、精度、分辨率、原理、環境等等技術參數要求。
對于特殊應用，要求偏、很專業的傳感器，客戶可以自己訂購，提前給出產品的技術參數、使用說明，就能接入XL58環境監測終端，讀取數據、遠傳。
AI（模擬信號輸入）：可接入溫度，4-20mA，0-20mA，0-5V等標準信號，支持大部分傳感器接入。
DI（開關信號輸入）：可用于接入傳感器，或是開關變位信號。
DO輸出繼電器信號，可用于報警，或控制輸出。
六、戶外防水箱示意圖
戶外箱體配置：建議選擇1套玻璃鋼百葉箱，安裝XL58環境監測終端及傳感器探頭。建議選擇尺寸足夠的標準產品。
內部尺寸建議：> 350×450×600（mm）即可。
支撐架高度根據現現情況，及便于人員經巡查確定。
七、常用傳感器參數（供參考 ）

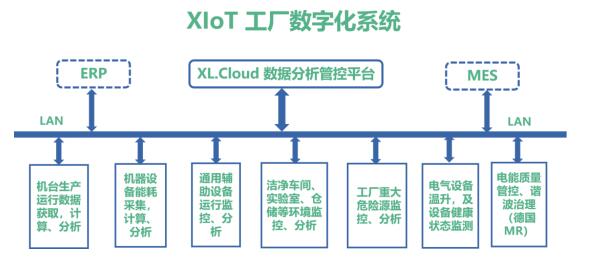

八、XIoT 工廠數字化系統
